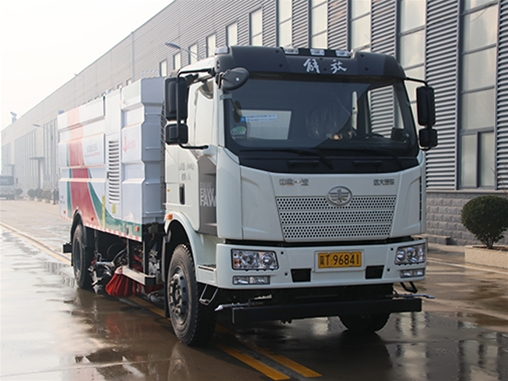

洗扫车

洗扫车

详细信息 :

项      目

YYD5181TXSC6

外形尺寸(长×宽×高)

8830mm×2506mm×3180mm/2995mm

最大总质量

18000kg

额定质量

5375,5475

整备质量

12430,12330

洗扫宽度

≥3.5m

作业速度

3~20 km/h

清水箱容积

9 m3

垃圾箱容积

7 m3




底盘型号、类别、生产企业

解放牌CA1180P62K1L2A1E6Z

发动机型号、生产企业

CA4DK1-22E6中国第一汽车集团有限公司

发动机额定功率

165(kw)/224马力(PS)

燃料种类/排放标准:

柴油/GB3847-2005,GB17691-2018国Ⅵ

轮胎规格:

10.00R20,11.00R20,295/80R22.5

弹簧片数:

0/12+8,12/12+8,13/12+8,7/7+6

副发动机

标准配置

型号、生产企业

QSB5.9-C160-30(国Ⅲ机)东风康明斯发动机有限公司

功率

119kw/2200 r/min

选装配置

型号、生产企业

EQB160-20(国Ⅱ机)东风康明斯发动机有限公司

功率

118kw/2500 r/min

离合器

汽车离合器,气动驱动,电气自动控制


型式

专用高压离心风机

额定转速

2600 r/min

传动形式

窄V带传动




型式

开式,电液控制集中操纵

主要元件

齿轮泵、摆线马达、液压缸、电磁阀、集成块等

溢流压力

15MPa

液压油容量

60L




控制方式

PLC控制+手动控制、语言报警、机电液互锁等

底盘车系统电压

24 V

工作装置系统电压

24 V

蓄电池型号

12V-140A.H (2只串联)






高压水泵

型式

柱塞式

型号

意大利Pratissoli KF36G

额定压力

14MPa

系统使用压力

10MPa

额定流量

137L/min

额定转速

900r/min

水阀及控制

水阀型式

高压不锈钢球阀,10MPa

控制方式

气缸驱动,电气控制

喷水杆喷嘴型式

高压洗涤型

低压
冲洗
系统

低压水泵

型号

80QZB60/90N

流量

60m3/h

扬程

90m

冲洗宽度

24m

扫盘降尘系统

电动水泵、洒水喷嘴。与高压清洗系统共水滤、水箱等




型  式

在底盘前后轴之间,车架两侧各布置一个可升降、可外伸的立扫,扫盘旋转由液压马达驱动,转速可调。



扫刷直径

φ900mm

扫盘速度

高速档(正常作业档):100r/min,中速档:80 r/min,低速档:60 r/min

扫盘倾角调整

前倾4゜~6゜ , 外倾2゜~4゜


型   式

双吸口宽吸嘴,内置带高压喷嘴的长排喷杆,吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降,弹簧浮动悬挂。

吸管直径

2×φ180mm

工作时刚性部分离地间隙

5~10mm




喷杆摆动

气缸驱动,电气自动控制,摆动角:78°

喷嘴离地高度

随吸嘴借吸嘴轮与路面随动,离地高度:280mm

喷嘴总数量

宽吸嘴14只,每侧4只/窄吸嘴10只,每侧5只

主要性能及特点:

功能多,一车顶多车 具有路面清扫、路面洗扫、路沿和路沿石立面洗刷、低压冲洗和喷雾降尘、低压冲洗等多种功能。可作为扫路车、洗扫车、路沿清洗车、洒水车和喷雾降尘车使用。用作扫路车时,清水箱容积大,达9m3,可作业8h。用作洗扫车时,一遍洗扫作业,路面洗净率可达96%以上。清洗路沿时,可同时对路沿石立面、贴近路沿的道路路面进行洗刷,对路沿石顶面进行冲刷,并将污水和垃圾收走,能很好地解决路沿的清洗保洁问题。
